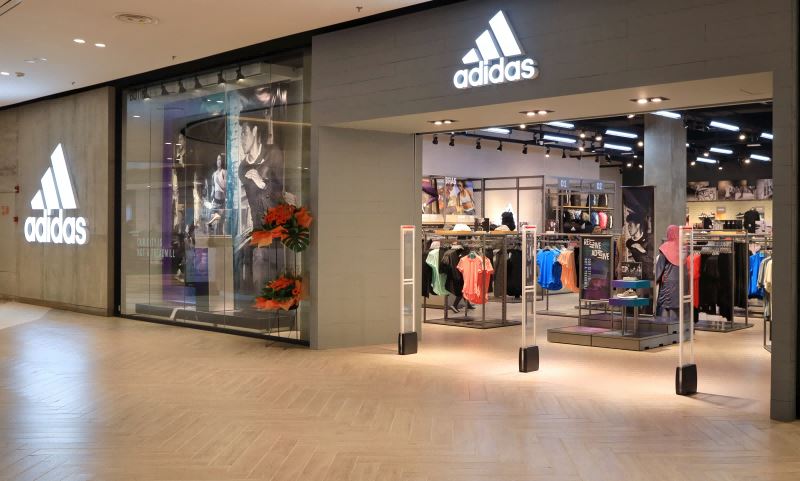

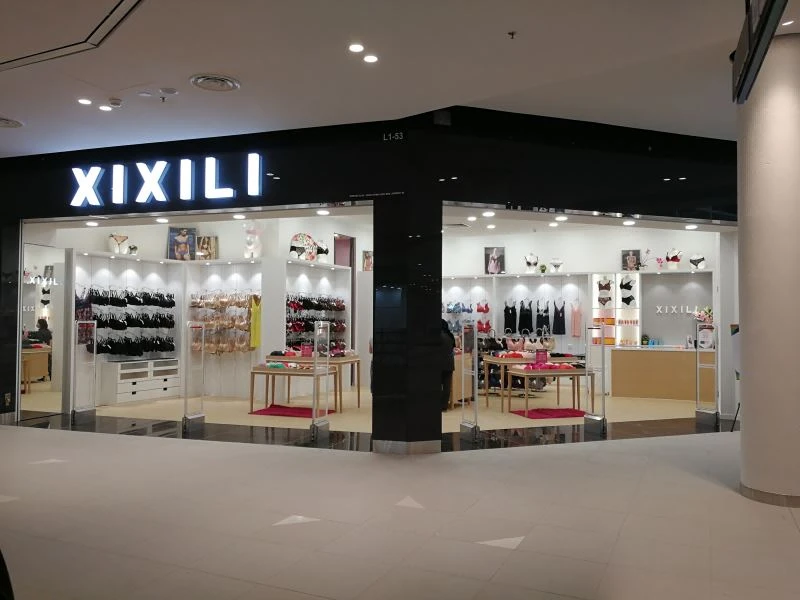

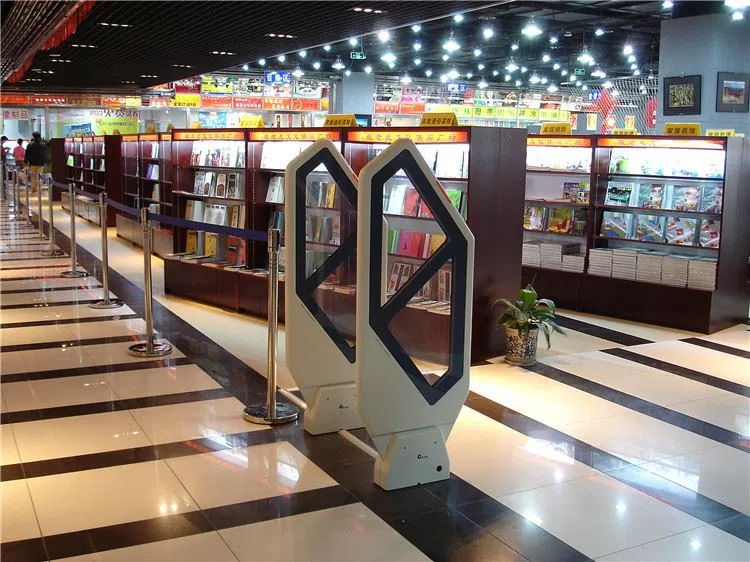

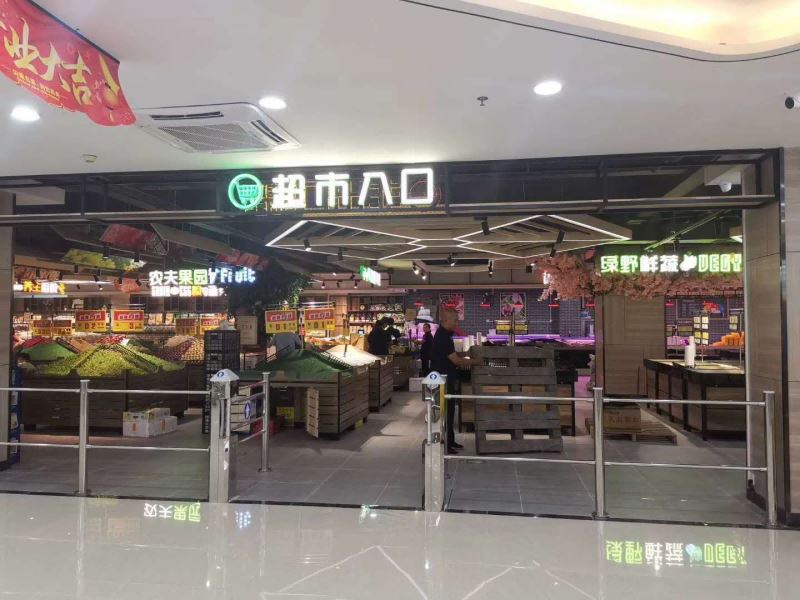

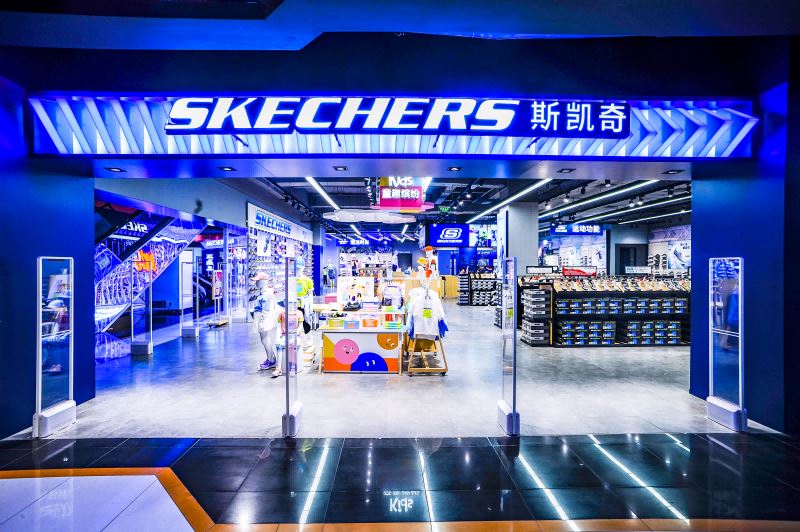

Visi, kas lankėsi prekybos centre, žino, kad už įėjimo į prekybos centrą visada yra vertikalios durys. Tai prekybos centro naudojamos durys nuo vagystės, kad nebūtų pavogtos prekybos centro prekės. Jeigu vagis ką nors pavagia prekybos centre, jis neturi išeiti. Jei išeinate iš prekybos centro, prekybos centro gaminyje esanti apsaugos nuo vagystės etiketė bus aptikta prieš vagystės duris ir suskambės signalizacija, kad prekybos centro apsauga patikrins vagį. O kaip šis išradimas?
Prekybos centruose dažniausiai naudojamos dviejų tipų apsaugos nuo vagystės durys: vienos – radijo dažnio apsaugos nuo vagystės durys, kitos – akustinės-magnetinės apsaugos nuo vagystės durys. Magnetinė apsaugos nuo vagystės sistema gali pasiekti beveik nulį klaidingų aliarmų, tad kodėl akustinė-magnetinė apsaugos nuo vagystės sistema gali išspręsti problemą, kurios radijo dažnio apsaugos nuo vagystės sistema negali išspręsti, ir pasiekti beveik nulį klaidingų aliarmų? Šis Baige'as iššifruoja akustinę-magnetinę apsaugos nuo vagystės sistemą, kad beveik nebūtų klaidingų pavojaus signalų. priežastis.
1. Akustinės-magnetinės apsaugos nuo vagystės sistemos darbo procesas yra tiesiog naudojant kamertono principą sukuriamą rezonanso reiškinį, kad būtų pasiektas beveik nulinis klaidingo aliarmo veikimas. Kai perduodamo signalo dažnis (kintamasis magnetinis laukas) atitinka akustinio magnetinio žymens virpesių dažnį, akustinė magnetinė žyma sukels rezonansą, panašų į kamertoną, ir generuos rezonansinį signalą (kintamąjį magnetinį lauką); kai imtuvas nuolat jį aptinka 4-8 kartus (reguliuojamas) ) Po rezonanso signalo (kartą kas 1/50 sekundės) priimančioji sistema išsiųs aliarmą. Akustinės-magnetinės sistemos charakteristikos yra didelis apsaugos nuo vagystės aptikimo greitis, beveik nulis klaidingų aliarmų, neekranuotas metaline skardos folija, geras atsparumas ir plati apsauga (maksimalus vienos sistemos plotis gali apsaugoti 4 metrus).
Antra, tai yra akustinės magnetinės apsaugos nuo vagystės sistemos principas. Šis principas apima magnetinį fizikos poveikį. Procesas gali būti šiek tiek ezoteriškas, bet tikiuosi, kad visi tai supras.
1. Magnetostrikcinis efektas: veikiant išoriniam magnetiniam laukui, kinta feromagnetinės medžiagos dydis; pašalinus išorinį magnetinį lauką, jis grįžta į pradinį ilgį. Veikiant magnetiniam laukui magnetostrikcinės medžiagos ilgis kinta tiesiškai ir pasislenka; arba jis pakartotinai kinta veikiant kintamam magnetiniam laukui, todėl atsiranda vibracija arba garso bangos; ši medžiaga gali paversti elektromagnetinę energiją mechanine arba garso energija ir atvirkščiai. Paversti mechaninę energiją į elektromagnetinę energiją; pirmasis vadinamas magnetostrikciniu efektu, o antrasis - pjezomagnetiniu efektu.
Veikiant tam tikram magnetinio lauko stiprumui, ferito magnetinis metalas sukelia ilgio pokytį, kuris gali būti suprantamas kaip nedidelis atstumo tarp atomų pokytis dėl įmagnetinimo. Kintamajame magnetiniame lauke galite pamatyti magnetostrikcinę metalinę juostelę, vibruojančią pagal kintamo magnetinio lauko dažnį. Jei kintamo magnetinio lauko dažnis atitinka metalinio strypo rezonansinį dažnį, jo amplitudė yra didžiausia, tai yra, atsiranda rezonansas. Šis poveikis ypač akivaizdus permalijui (arba geležies ir nikelio lydiniui).
Kita vertus, šis magnetostrikcinis efektas yra grįžtamasis, tai yra pjezomagnetinis efektas. Todėl, kai kintamo magnetinio lauko dažnis atitinka metalinės juostelės rezonansinį dažnį akustinėje magnetinėje žymoje, permalloy juostelė pradeda vibruoti. Kai kintamasis magnetinis laukas yra išjungtas, akustinė-magnetinė žyma tam tikrą laiką palaikys slopintą vibraciją kaip kamertonas ir generuos rezonanso signalą kaip erdvinį kintamo magnetinio lauko išplėtimą, kurį galima aptikti imtuvas.
Magnetostrikcijos koeficientas λ naudojamas magnetostrikcijos efektui apibūdinti, λ=(LH-L0)/L0, L0 yra pradinis medžiagos ilgis, o LH yra medžiagos ilgis po pasikeitimo veikiant išoriniam magnetiniam laukui. . Kadangi permallojus turi didelį magnetostrikcijos koeficientą, pvz.: Ni50 permalloy λ=25×10-6, Ni80 permalloy λ=(0.1"0.5)×10-6, todėl permalloy magnetostrikcija Visi koeficientai yra didesni ir žymos generuojamas rezonansinis signalas taip pat didesnis.
2. Magneto-mechaninio sujungimo koeficientas k. Kai permalloy plona juostelė yra sužadinama kintamu magnetiniu lauku esant poslinkio magnetiniam laukui, dėl magnetostrikcinio ir pjezomagnetinio efekto plonoje juostelėje įvyksta pakaitinė magnetinės energijos ir mechaninės energijos konversija. Energijos konversija vadinama magneto-mechanine jungtimi. Jo dydžiui matuoti naudojamas magneto-mechaninis sujungimo koeficientas k, o k reikšmė nustatoma tokiu būdu. Pagrindinis akustinės-magnetinės žymos elementas yra plona permalloy juostelė.
Pagal fenomenologinę teoriją magneto-mechaninis sujungimo koeficientas k išreiškiamas taip: Aukščiau pateiktoje formulėje fr – rezonanso dažnis, o fa – antivibracijos dažnis. Pagal akustinio-magnetinio žymens testo rezonanso kreivę. Kai žadinimo signalo dažnis yra 57,9kHz, rezonanso kreivė pasiekia maksimalią reikšmę, būtent fr=57,9kHz; kai žadinimo signalo dažnis yra 59,7 kHz, rezonanso kreivė pasiekia minimalią reikšmę, ty fa=59,7 kHz. Todėl apskaičiuokite magneto-mechaninio sujungimo koeficientą k=0,251. Akivaizdu, kad akustinė-magnetinė žyma turi rezonanso ir antivibracijos taškus. Veikiant nedideliam sužadinimo magnetiniam laukui, jis gali generuoti didesnį rezonansinį signalą, o įtampos skirtumas tarp dviejų taškų yra didelis, o tai rodo, kad žyma turi didelį magneto-mechaninį sujungimo koeficientą. Ryški rezonanso kreivė rodo, kad žyma turi didesnę Q reikšmę, siauresnį dažnių juostos plotį ir stipresnį selektyvumą. Todėl, jei nustatytas tinkamas poslinkio magnetinis laukas, kad jis veiktų geresnių charakteristikų srityje, galima gauti didesnį rezonansinį signalą ir didesnį dažnio stabilumą.
3. kamertono efekto akustinė-magnetinė etiketė sudaryta iš mažos plastikinės dėžutės, kurios ilgis apie 40 mm, plotis 8"14 mm ir storis 1 mm (esamas ploniklis). Mažoje dėžutėje ji sudaryta iš dviejų metalinių juostelių, panašių į kamertoną. Etiketės struktūra yra kieta magnetinė metalinė juostelė, pritvirtinta prie plastikinės dėžutės, o kita – minkšta magnetinė permalloy juostelė, kuri gali laisvai vibruoti. Pagal specialią etiketės medžiagą ir struktūrą ji turi tam tikrą rezonansinį dažnį; pridėjus Kai kintamo magnetinio lauko dažnis atitinka žymos rezonansinį dažnį, atsiras rezonansas. Dėl magnetostrikcinio ir pjezomagnetinio efekto, kai išnyksta išorinis kintamasis magnetinis laukas, žyma vis tiek sukels slopintus virpesius, sudarydama kintamo magnetinio lauko energijos ir mechaninės energijos konversijos režimą. , Sukuria susilpninto rezonanso signalą, kuris yra akustinis ir magnetinis sudėtinis signalas. Įprastos akustinės ir magnetinės žymos darbinis dažnis yra 58 kHz, o kamertono rezonanso signalas panašus į ultragarso. Todėl atsparumas trukdžiams ir įsiskverbimo galia yra itin stiprūs, kurie skiriasi nuo kitų Didžiausias etikečių privalumas.
Atpažinimui naudojant kamertono efektą, tai iš tikrųjų yra abipusio elektromagnetinės ir mechaninės energijos konversijos procesas. Tačiau dėl mažo magnetinio jautrumo prietaisų energijos konversijos efektyvumo reikalinga didelė perdavimo galia. Pavyzdžiui, tipinė minimalaus aktyvaus magnetinio lauko stiprio vertė yra didesnė nei 16A/m. Todėl akustinės-magnetinės sistemos antenos detektorius yra santykinai didelis.
3. Dabartinės akustinės ir magnetinės apsaugos nuo vagystės sistemos klaidingas pavojaus signalas yra ne kas kita, kaip mašinos derinimas (pvz., per mažas jautrumas, tiesiog padidinkite įrenginio jautrumą) ir kokybės problemos (pvz., mašina neatitinka standartų arba yra sugedusios mašinos vidinės dalys ir pan. Kokybės problemos) ir montavimo problemos (pvz., silpnas montavimas), beveik nebus klaidingų aliarmų susidūrus su metaliniais objektais.
