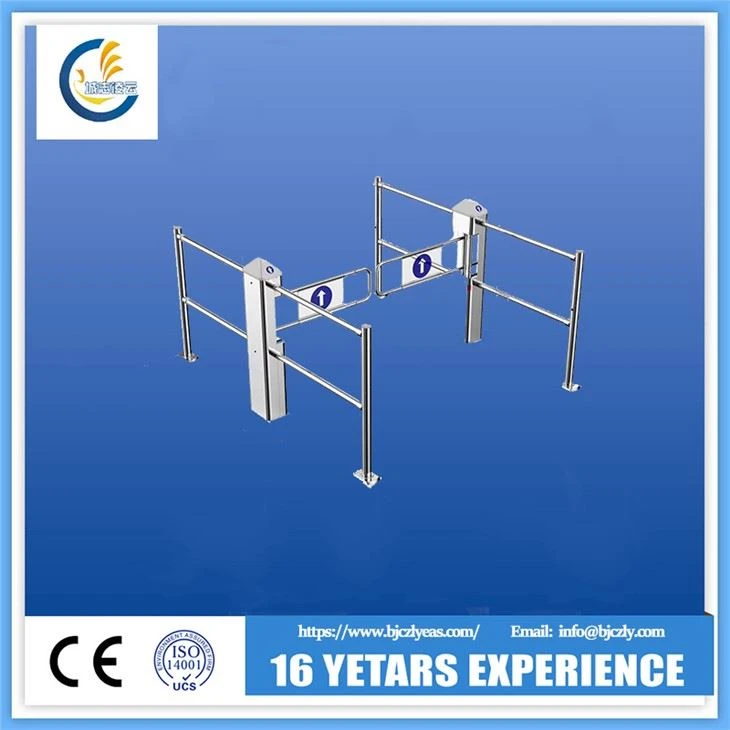

Nerūdijančio plieno minios eilių barjerinis postas su reguliuojamu diržu

Nerūdijančio plieno minios barjeras / prekybos centrų klientų prieigos kontrolės sistema

Įvadas:



I. Taikymo sritis
Turniketas gali realizuoti viešo koridoriaus blokavimą ir patekimo kontrolę. Jo mechaninėje dalyje yra avarinio valdymo įtaisas. Elektros energijos išjungimo metu abiejų sparnų rankos atsidarys automatiškai, kad pasiūlytų prieigą. Elektrifikacijos metu ginklai bus atstatyti. Su įvairiomis konfigūracijomis jis tinka visiems pastatams ir gali išspręsti visas valdymo problemas prie įėjimo ir išėjimo.
II. Savybės
1. SUS304# 1.2mm nerūdijančio plieno lietaus atveju NC perforavimo, lazerio nuobodu, naujas ir gražus dizainas;
2. Unikalus montavimo paviršius, garantuojantis paprastą ir patogų sistemos integratoriaus rankų valdymo įrangos montavimą;
3. LINIX (geriausias mikro variklių prekės ženklas Kinijoje) naudojamas bešepetis nuolatinės srovės variklis, o jo paviršius padengtas dichromatu;
4. Programuojamas posūkio valdymas viena ar dviem kryptimis (nustatytas vartotojo);
5. Pjedestalas tvirtinamas naudojant plėtimosi varžtus.
III. Įvadas į "Brushless DC Motor"
Variklio parametrai:
45 ZW N 24-30/60JB
Redukcijos pavarų dėžės numeris
Išėjimo galia: 30 reiškia 30W
Vardinė įtampa: 12 reiškia 12V
Rotoriaus magnetinės medžiagos kodas: N reiškia Nd-Fe-B
Produkto pavadinimo kodas: Z reiškia DC, W reiškia bešepetį

1. Techniniai parametrai
1.1 Struktūra: 304 #/2.0mm storio, apvalus nerūdijančio plieno gaubtas
1.2 Išoriniai matmenys:
Pagrindinės kolonėlės skersmuo: 169mm
1.3 Svoris: 40kg
1.4 Besisukančios rankos ilgis: 500mm-900mm (arba pritaikytas)
1.5 Maksimali besisukančios rankos apkrova: 30kg
1.6 Besisukančios rankos sukimosi kampas: 180°
1.7 Besisukanti kryptis: dvi kryptys
1.8 Maitinimo šaltinis: AC220 ± 10%V/50 ± 10%HZ
1.9 Vairavimo variklis: šlifuotas nuolatinės srovės variklis (12V)
1.10 Įvesties sąsaja: sausas kontaktinis signalas arba 12V lygio signalas arba 12V impulso signalas, kurio impulso plotis ≥ 100ms; Vairavimo srovė ≥ 10mA
1.11 Ryšio sąsaja: RS485 standartas; Komunikacijos atstumas ≤ 1200m
1.12 Pravažiavimo greitis: 40 asmenų per minutę (nuolat atidarytas); 25-30 asmenų per minutę (nuolat uždarytas)
1.13 Rankos atidarymo ir uždarymo intervalas: 1-2s
1.14 Laikas, kurio reikia norint patekti į perėjimo būseną po įjungus valdžią: 3s
1.15 Automatinio nustatymo iš naujo laikas problemų atveju: 10s
1.16 Darbo aplinka:
Viduje, lauke
Temperatūra: -10° C-50° C
RH: ≤ 90%, be kondensacijos
2. Pagrindinės funkcijos ir funkcijos

1) Jo problemų savikontrolės ir įspėjimo funkcijos leidžia vartotojui prižiūrėti ir naudoti labai paprasta;
2) Įrangos veikimo būseną gali užprogramuoti įmontuotas mažas skydelis pagrindinėje valdymo lentoje;
3) Mechaninė konstrukcija gali neleisti operatoriams būti prispaustiems ar sužeistiems. Kadangi besisukanti ranka yra užblokuota nustatymo iš naujo procese, variklis nustos veikti per nurodytą laiką. Ranka vėl atstatys (kol ji bus nustatyta iš naujo) po numatytojo laiko delsos ir stiprumas yra mažas (≤ 2Kg);
4) Prieigos užrakinimas: besisukanti ranka automatiškai užrakinama prieš gaunant atidarymo signalą.
5) Besisukanti rankų sinchronizacija (dviguboms rankoms);
6) Automatinis nustatymas iš naujo: jei asmuo nepraeina per nurodytą laiką po turniketo atidarymo, sistema automatiškai panaikins šios prieigos autorizavimą;
7) Turnstile gali būti nustatytas kaip nuolat atviras arba nuolat uždarytas, kad atitiktų įvairių vietų reikalavimus;
8) Indukcija arba laiko delsa bus automatiškai atstatyti per 5 sekundes (settable) po atidarymo; ir
9) Sukant rankas atidaryti automatiškai, jei elektros energijos tiekimo sutrikimas, o jie uždaryti elektrifikavimo metu, atitinka priešgaisrinės apsaugos reikalavimus.
